直流无刷电机结构

点击次数:   更新时间:19/05/22 16:45:05     来源:www.hkzlwsdj.com关闭分    享:

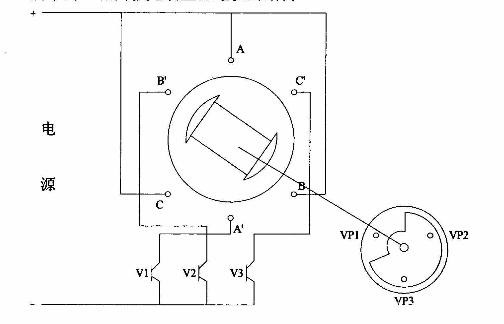

  直流无刷电机结构设计得很合理,从它的使用当中我们能够明显感受到它的使用,结构合理带来的效益是使用方便,运转快捷,看得出合理的结构带来了多么高的经济效益和使用效益。那么它的结构是怎样的?首先看一下它的结构图:
直流无刷电机
  1、A、B、C为三相定子绕组,分别与电子开关线路中的功率开关器件V1,V2,V3相连接,电动机的转轴上安放着位置传感器的跟踪转子。VP1、VP2和VP3在相差120度均匀分布在直流无刷电机的一端,通过电机转轴上的旋转遮光板的作用,根据某一光电器件,是否被光线照射。
  2、定子绕组的A相通电,电流与转子上的永磁体所产生的主磁场相互作用而产生电磁转矩,转子旋转,转子磁钢的位置同通过位置传感器变成电信号,然后控制电子开关线路,这样定子的各相绕组会依次导通,定子相电流随转子位置的变化而按一定的次序换相。电子开关线路的导通次序能够和转子转角同步,达到机械换向得效果。
  由于直流无刷电机结构设置合理,所以说它很好用,在电机运转过程中,我们除了了解它的结构之外,还要做的是需要让它的换向效果更理想,而这些基本上都是建立在结构合理的基础之上的。
